微信关注，获取更多 升机停机坪的尺寸核心依据 MH 5013-2023《民用直升机场飞行场地技术标准》，主要由 最终进近起飞区 (FATO)、接地离地区 (TLOF) 和 安全区 (Safety Area) 三部分构成，尺寸取决于 最大起降机型的旋翼直径 (D) 或全长 (L)。
一、核心尺寸标准（圆形 / 方形）
1. 接地离地区 (TLOF) —— 核心起降区
- 尺寸标准：
- 圆形：直径 ≥ 1.0 D (D = 旋翼直径)
- 方形：边长 ≥ 1.0 D
- 常用规格（按机型）：
- 轻型 (≤4 吨)：16m × 16m / Φ16m (如罗宾逊 R44, 贝尔 206)
- 中型 (4~10 吨)：20m × 20m / Φ20m (如贝尔 429, 空客 H135/H145)
- 重型 (10~20 吨)：25m × 25m / Φ25m (如 S-76, 黑鹰 UH-60)
- 超重型 (>20 吨)：30m × 30m / Φ30m+ (如米 – 171, S-92)
2. 最终进近起飞区 (FATO) —— 进近操作区
- 尺寸标准：
- 圆形：直径 ≥ 1.5 D
- 方形：边长 ≥ 1.5 D
- 常用规格（对应 TLOF）：
- 轻型：24m × 24m / Φ24m
- 中型：30m × 30m / Φ30m
- 重型：38m × 38m / Φ38m
3. 安全区 (Safety Area) —— 缓冲保护区
- 宽度：从 FATO 边缘向外延伸 ≥ 3m 或 0.25 D（取较大值）
- 总尺寸（FATO + 安全区）：
- 圆形：外径 ≥ 2.0 D
- 方形：每边总长 ≥ 2.0 D
二、不同场景标准尺寸速查表
| 场景类型 | 适用机型 | TLOF (m) | FATO (m) | 安全区宽 (m) | 总占地 (m) |
|---|---|---|---|---|---|
| 私人 / 商务楼顶 | 轻型 (≤4 吨) | 16×16 / Φ16 | 24×24 / Φ24 | 3~4 | 30×30 / Φ30 |
| 医院 / 救援 | 中型 (4~10 吨) | 20×20 / Φ20 | 30×30 / Φ30 | 5 | 40×40 / Φ40 |
| 通用机场 / 地面 | 重型 (10~20 吨) | 25×25 / Φ25 | 38×38 / Φ38 | 6~7 | 50×50 / Φ50 |
| 海上平台 / 舰船 | 中 / 轻型 | 18×18 / Φ18 | 27×27 / Φ27 | 3 | 33×33 / Φ33 |
三、关键技术参数
- 形状：常用 圆形 或 正方形（矩形需满足长≥1.5L，宽≥1.5D）。
- 坡度：TLOF/FATO ≤ 2%。

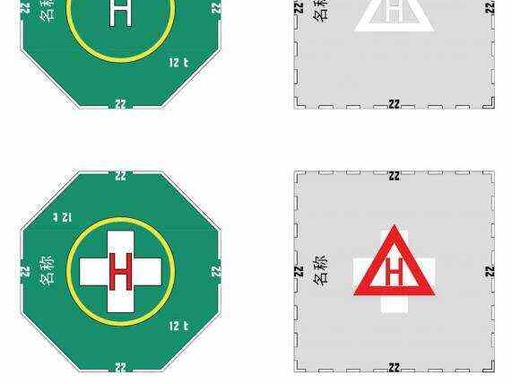

- 标识：中心设 白色 “H”，外圈为绿色安全区，边界设绿色指示灯。
四、常见机型参考尺寸
- 罗宾逊 R44：旋翼直径 10.7m → 最小 TLOF Φ16m
- 空客 H135：旋翼直径 12.8m → 最小 TLOF Φ20m
- 西科斯基 S-76：旋翼直径 13.4m → 最小 TLOF Φ20m
- 直 9 (Z-9)：旋翼直径 11.9m → 最小 TLOF Φ18m
