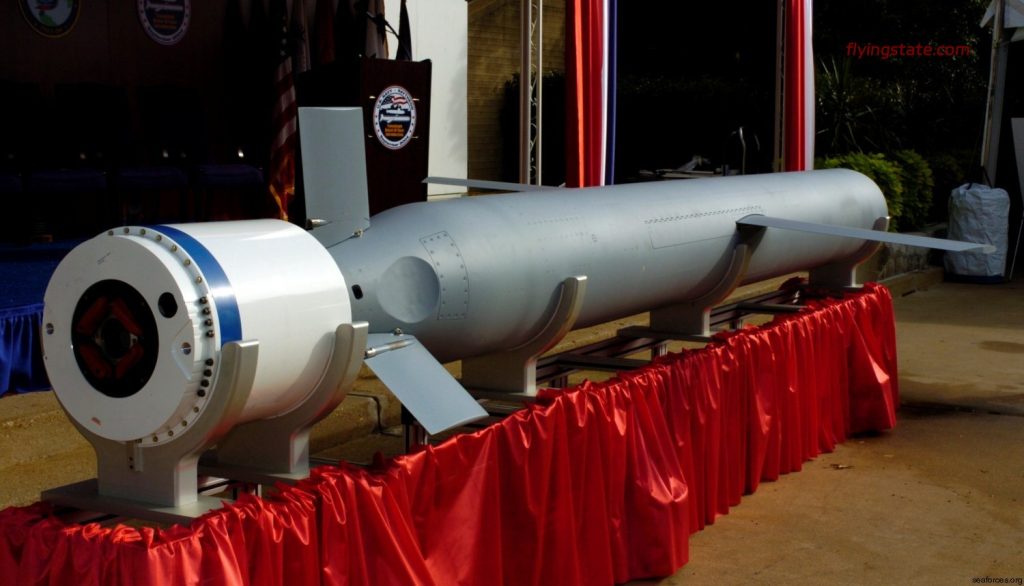

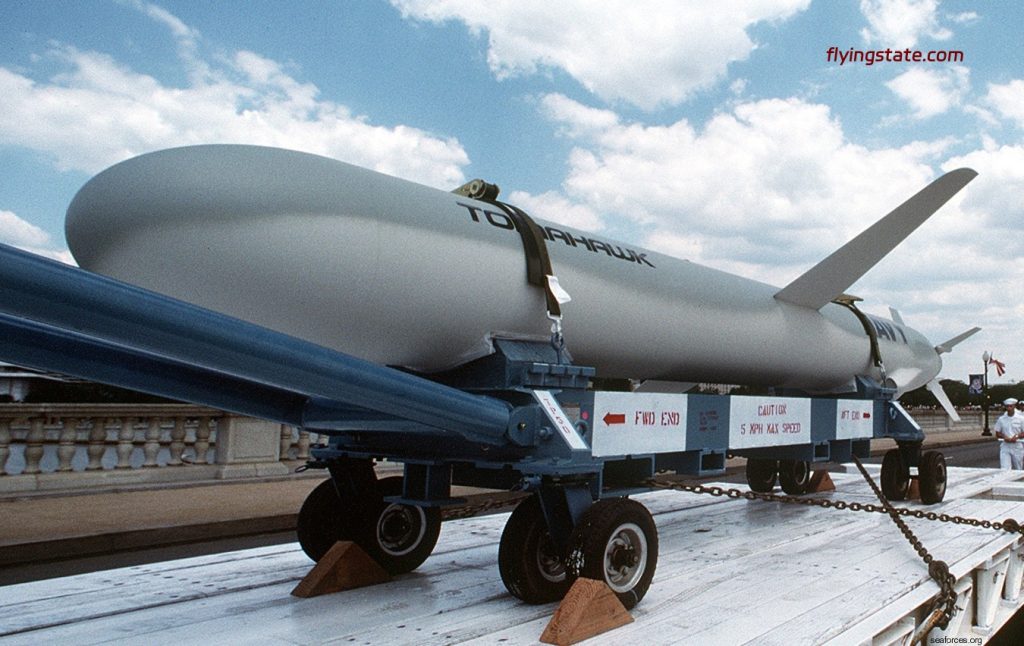

水面舰艇/潜艇武器系统UGM / BGM / RGM-109战斧对地攻击导弹(TLAM)

　　战斧对地攻击导弹(TLAM)是一种远程、全天候、亚音速巡航导弹，主要由美国海军和皇家海军用于舰载和潜艇对地攻击行动。由通用动力公司于20世纪70年代推出，最初设计为中远程低空导弹，可从水面平台发射。从那时起，它已经升级了几次精确导航的制导系统。1992-1994年，麦道公司是战斧导弹的唯一供应商，生产了Block II和Block III战斧导弹，并根据Block III的规格重新制造了许多战斧导弹。1994年，休斯公司击败麦克唐纳·道格拉斯航空公司，成为战斧导弹的唯一供应商。现在由雷神公司制造。2016年，美国国防部以2.023亿美元购买了149枚战斧Block IV导弹。

　　战斧导弹家族由许多亚音速、喷气发动机驱动的导弹组成，旨在攻击各种地面目标。虽然已经部署或设想了几种发射平台，但目前只有海上(水面舰艇和潜艇)发射的变体在服役。战斧有一个模块化设计，允许多种弹头，制导和射程能力。战斧项目最初由美国海军授予马里兰州劳雷尔附近的应用物理实验室。詹姆斯·h·沃克带领一组科学家设计并制造了这种新型远程导弹。最初的设计，用先进的技术更新，今天仍在使用。

　　变体:

　　BGM-109战斧有几个变种，采用不同类型的弹头:

　　BGM-109A战斧陆地攻击导弹-核(TLAM-N)用W80热核武器。在2010年到2013年间退役。2018年初的报告称，美国海军正在考虑(重新)引入一种(未知类型的)核弹头巡航导弹服役

　　RGM/UGM-109B战斧反舰导弹(TAS-M)主动雷达寻的反舰导弹变体:20世纪90年代退役

　　BGM-109C战斧陆地攻击导弹-常规(TLAM-C)用的是一体式弹头。这最初是一个改良的小弹头

　　BGM-109D战斧对地攻击导弹分配器(TLAM-D)使用集束炸弹。

　　RGM/UGM-109E战斧陆地攻击导弹(TLAM第四区)TLAM-C的改进型

　　BGM-109G地面发射巡航导弹带有W84核弹头;1991年退役

　　AGM-109H/L中程空对地导弹带有集束弹药的短程涡轮喷气动力空射巡航导弹;从未投入使用，成本569.000美元(1999年)

　　地面发射的巡航导弹(GLCM)和它们的卡车状运载火箭在欧洲的基地使用;为了遵守1987年的《中程核力量条约》,它们退出了现役。许多反舰版本在冷战结束时被改装成了TLAMs。1993年服役的Block III TLAMs可以飞得更远，并使用全球定位系统(GPS)接收器进行更精确的打击。Block III TLAM-Cs保留了DSMAC II导航系统，允许仅使用GPS的任务，这允许快速任务规划，但精度有所降低;仅使用DSMAC的任务，这需要更长的规划时间，但终端精度稍好;以及GPS辅助任务，它结合了DSMAC II和GPS导航，提供了最高的精度。Block IV TLAMs完全重新设计了一个改进的涡轮风扇发动机。F107-402发动机为新的Blk III提供了油门控制，允许在飞行中改变速度。这台发动机还提供了更好的燃油经济性。Block IV TLAMs具有增强的纵深打击能力，并配备了用于打击逃跑目标的实时瞄准系统。此外，Block IV导弹具有在飞行中重新瞄准的能力，并能够在撞击前通过卫星通信传输图像，以帮助确定导弹是否正在攻击目标以及攻击可能造成的损害。

　　升级:

　　战斧的一个主要改进是网络中心战能力，使用来自多个传感器(飞机、无人机、卫星、步兵、坦克、船只)的数据来寻找目标。它还能够将传感器数据发送到这些平台。这将是五角大楼正在实施的网络部队的一部分。

　　战斧II型导弹在1981年1月到1983年10月间进行了测试。部署于1984年，一些改进包括:一个改进的助推火箭，巡航导弹雷达高度计，并通过数字景象匹配区域导航。

　　1993年推出的战斧Block III增加了到达时间控制，提高了数字景象匹配区域相关器(DSMAC)和抗干扰GPS的精度，更小、更轻的WDU-36弹头，发动机改进和扩展了导弹的射程。

　　战术战斧武器控制系统(TTWCS)利用了导弹飞行路径中的游荡特性，并允许指挥官在需要时将导弹重定向到替代目标。它可以在飞行中被重新编程，用存储在它的存储器中的GPS坐标或任何其他GPS坐标攻击预先指定的目标。此外，导弹可以将有关其状态的数据发送回指挥官。它于2004年底进入美国海军服役。战术战斧武器控制系统(TTWCS)增加了在发射单元(FRU)上进行有限任务规划的能力。

　　2006年推出的战斧Block IV增加了打击控制器，可以将飞行中的导弹改变到15个预编程的备选目标之一，或将其重定向到新的目标。这种瞄准灵活性包括在战场上空徘徊等待更关键目标的能力。该导弹还可以通过双向卫星数据链传输战斗损伤指示图像和导弹健康和状态信息。射击平台现在有能力计划和执行只有GPS的任务。Block IV还有一个改进的抗干扰GPS接收器，用于增强任务性能。第四区包括战斧武器控制系统(TTWCS)和战斧指挥控制系统(TC2S)。

　　2010年8月16日，海军完成了联合多效弹头系统(JMEWS)的首次现场测试，这是一种新的弹头，旨在赋予战斧相同的爆炸破碎能力，同时在单个弹头中引入增强的穿透能力。在静态测试中，弹头爆炸并产生一个足够大的洞，供随动元件完全穿透混凝土目标。2014年2月，美国中央司令部赞助了JMEWS的开发和测试，分析了可编程弹头集成到Block IV战斧上的能力，使导弹掩体克星效应更好地穿透硬化结构。

　　2012年，美国海军研究了将先进的反辐射导弹(AARGM)反辐射导弹技术应用于战术战斧。

　　2014年，雷神公司开始测试Block IV的改进，以攻击海上和移动的陆地目标。新的被动雷达导引头将拾取目标的电磁雷达信号并跟踪它，并在撞击前主动发出信号反射潜在目标，以在撞击前辨别其合法性。将多模式传感器安装在导弹的头部会减少燃料空间，但公司官员认为，海军愿意为传感器的新技术放弃空间。十多年前退役的前一种战斧反舰导弹配备了惯性制导和鱼叉导弹的导引头，人们担心它是否有能力从远距离清楚地辨别目标，因为当时海军传感器的射程不如导弹本身，而新导引头的被动探测和毫米波主动雷达寻的将更加可靠。雷声公司估计，增加新的导引头将花费每枚导弹25万美元。其他升级包括掠海飞行路线。第一批改装成具有海上攻击能力的Block IV TLAMs将于2021年服役。

　　“战斧”的超音速版本正在考虑用冲压喷气发动机来提高速度到3马赫。对此的一个限制因素是船上发射管的尺寸。冲压发动机驱动的战斧导弹不需要改造每一艘能够携带巡航导弹的飞船，它仍然需要安装在直径21英寸、长20英尺的管道内。

　　2015年10月，雷声公司宣布战斧在一次测试发射中展示了新的能力，使用其机载相机拍摄侦察照片，并将其传输到舰队总部。然后，它进入一个游荡模式，直到给出新的目标坐标进行打击。

　　到2016年1月，洛斯阿拉莫斯国家实验室正在研究一个项目，将战斧到达目标时剩余的未燃烧燃料转化为额外的爆炸力。为此，导弹的JP-10燃料被转化为燃料空气炸药，与空气中的氧气结合并迅速燃烧。燃烧燃料的温压爆炸实际上充当了一个附加弹头，在短程目标的情况下，当剩余燃料充足时，甚至可以比主弹头本身更有威力。

　　发射系统+控制:

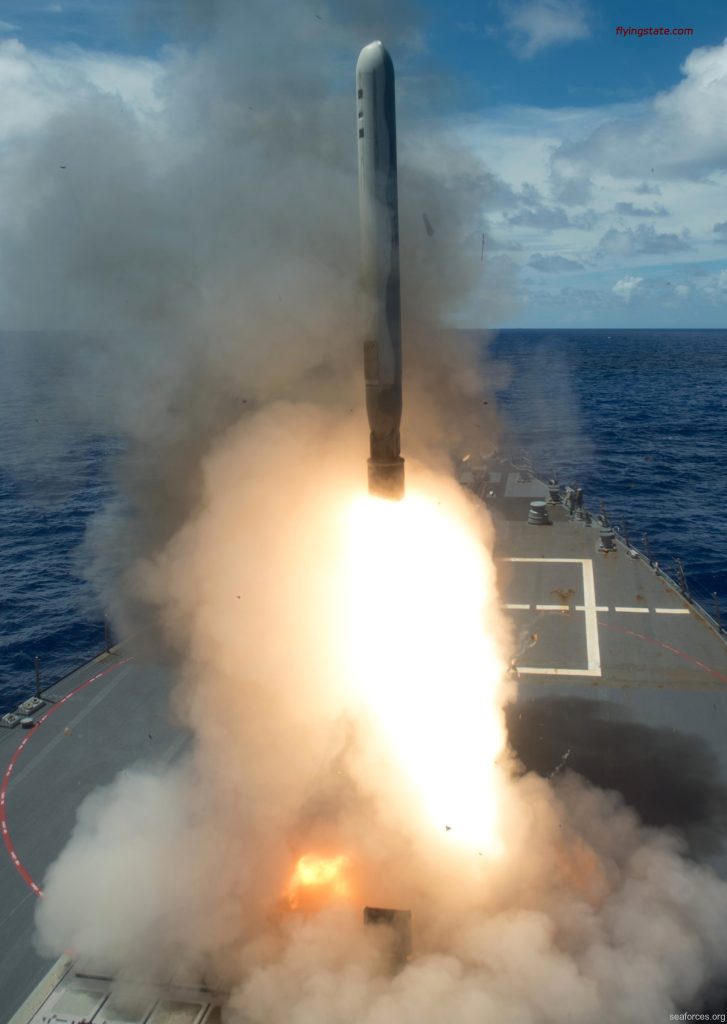

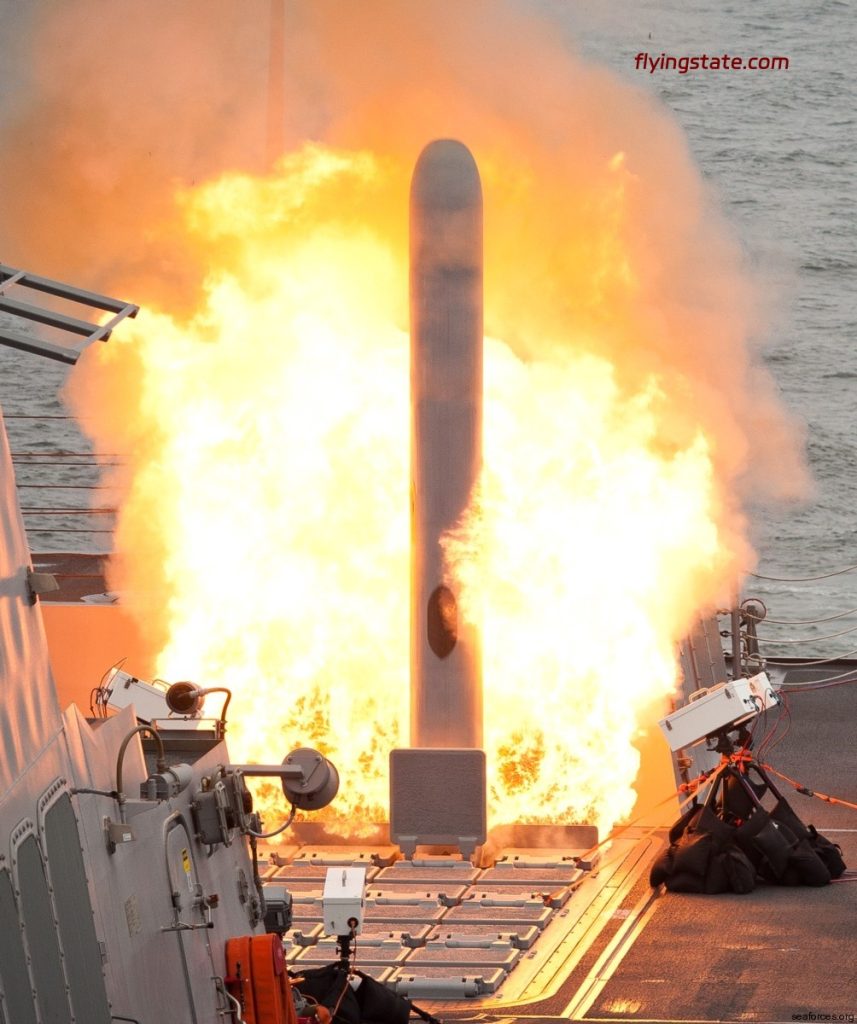

　　每枚导弹都是从一个加压罐中储存和发射的，这个加压罐在运输和储存过程中保护导弹，同时也作为发射管。这些罐子被装在装甲箱式发射器(ABL)中，安装在四艘重新启用的爱荷华级战列舰爱荷华号、新泽西号、密苏里号和威斯康星号上。ABLs还被安装在八艘斯普鲁恩斯级驱逐舰，四艘弗吉尼亚级巡洋舰和长滩号巡洋舰上。其他水面舰艇的垂直发射系统(VLS)、后来的洛杉机级和弗吉尼亚级潜艇的胶囊发射系统(CLS)以及潜艇的鱼雷发射管中也有这些滤毒罐。所有装备ABL的飞船都退役了。

　　对于潜射导弹(称为UGM-109)，在通过气体压力(垂直通过VLS)或水脉冲(水平通过鱼雷发射管)弹出后，固体燃料助推器被点燃以推动导弹并引导其离开水面。

　　在实现飞行后，导弹的机翼展开用于升力，空气罩暴露，涡轮风扇发动机用于巡航飞行。在水上，战斧使用惯性制导或全球定位系统来遵循预设的路线;一旦越过陆地，导弹的制导系统由地形轮廓匹配(TERCOM)辅助。终端制导由数字景象匹配区域相关(DSMAC)系统或GPS提供，产生一个可能约10米的圆形误差。

　　战斧武器系统由导弹、战区任务规划中心(TMPC)/水上规划系统、战斧武器控制系统(水面舰艇)或战斗控制系统(潜艇)组成。

　　已经使用了几种版本的控制系统，包括:

　　v2 TWCS -战斧武器控制系统(1983)，也被称为“绿幕”，是基于一个旧的坦克计算系统。

　　v3 ATWCS -先进战斧武器控制系统(1994年)，第一个商用现货，使用惠普-UX公司。

　　战术战斧武器控制系统(2003年)

　　v5 TTWCS -下一代战术战斧武器控制系统。(2006)

　　弹药:

　　TLAM-D在24个弹罐中装有166枚子弹药:22个弹罐，每罐7枚，两个弹罐，每罐6枚，以符合机体的尺寸。子弹药与美国空军大量使用的CBU-87复合效果弹药的复合效果弹药子炸弹类型相同。子弹药罐一次分配两个，每侧一个。该导弹可以执行多达五个独立的目标段，这使它能够攻击多个目标。然而，为了实现足够的覆盖密度，通常所有24个罐都是从后向前顺序分配的。

　　导航:

　　地形轮廓匹配。基于数字地形高程数据或立体影像来绘制地形区域的数字表示。这张地图被插入到TLAM任务中，然后被装载到导弹上。当导弹飞行时，它将存储的地图数据与导弹飞越地图时收集的雷达高度计数据进行比较。基于比较结果，导弹的惯性导航系统被更新，并且导弹修正其路线。TERCOM以“指纹”为基础，是对“指纹”的重大改进，指纹是1964年为SLAM开发的技术。

　　数字景象匹配区域相关。一个地区的数字化图像被绘制出来，然后被插入到TLAM任务中。在飞行过程中，导弹将验证它存储的图像与它在自己下方看到的图像相关联。基于比较结果，导弹的惯性导航系统被更新，并且导弹修正其路线。

　　一般特征:

　　主要功能:远程、全天候、亚音速巡航导弹，用于打击高价值或重兵防守的陆地目标

　　承包商:亚利桑那州图森市雷神系统公司。

　　部署日期:第二区TLAM-A国际奥委会- 1984年/第三区-国际奥委会1994年/第四区-国际奥委会2004年

　　单位成本:约187万美元(第四区/2017财年)

　　推进:威廉姆斯国际公司的F107-WR-402巡航涡轮风扇发动机:ARC/CSD固体燃料火箭助推器

　　长度:18英尺3英寸(5.56米)/带助推器:20英尺6英寸(6.25米)

　　直径:20.4英寸(51.81厘米)

　　翼展:8英尺9英寸(2.67米)

　　重量:2900斤(1315斤);带助推器时3500磅(1.587千克)

　　速度:亚音速-大约550英里/小时(880公里/小时)

　　飞行高度:高出地面98-164英尺(30-50米)

　　导航系统:第二区TLAM-INS、TERCOM /第三区TLAM-C、D和第四区TLAM-E – INS、TERCOM、DSMAC和GPS

　　范围:

　　TLAM第二区块-A: 1350海里(1500法定英里，2500公里)

　　第三区块TLAM-C: 900海里(1000法定英里，1600公里)

　　TLAM-D区:700海里(800法定英里，1250公里

　　第四区块TLAM-E: 900海里(1000法定英里，1600公里)

　　弹头:

　　Block II TLAM-N – W80核弹头(退役)

　　第三组TLAM-C和第四组TLAM-E – 1000磅(450公斤)烈性炸药

　　TLAM-D型常规子弹药撒布器，装有BLU-97/B复合效果子炸弹(24个弹筒中有166枚子弹药)

　　制造商历史:通用动力公司(最初) >麦道公司>休斯飞机公司>雷神公司(实际上)

　　变体:

　　BGM-109A战斧陆地攻击导弹-核(TLAM-N)

　　RGM/UGM-109B战斧反舰导弹(TAS-M)

　　BGM-109C战斧陆地攻击导弹-常规(TLAM-C)

　　BGM-109D战斧对地攻击导弹分配器(TLAM-D)

　　RGM/UGM-109E战斧陆地攻击导弹(TLAM第四区)

　　BGM-109G地面发射巡航导弹

　　AGM-109H/L中程空对地导弹

　　发射系统:

　　水面船只:

　　Mk-41垂直发射系统(VLS)

　　Mk-143装甲箱式发射器(ABL) 退休了

　　潜艇:

　　Mk-45垂直发射系统(VLS)

　　俄亥俄级SSGN号上改装的大型VLS

　　鱼雷发射管发射
